主要性能技術指標

一、簡介

WE-1000D主機為四立柱、兩絲杠、WE-1000B主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。

 本系列產品的國家試驗機形式評價大綱，我公司為參加起草單位

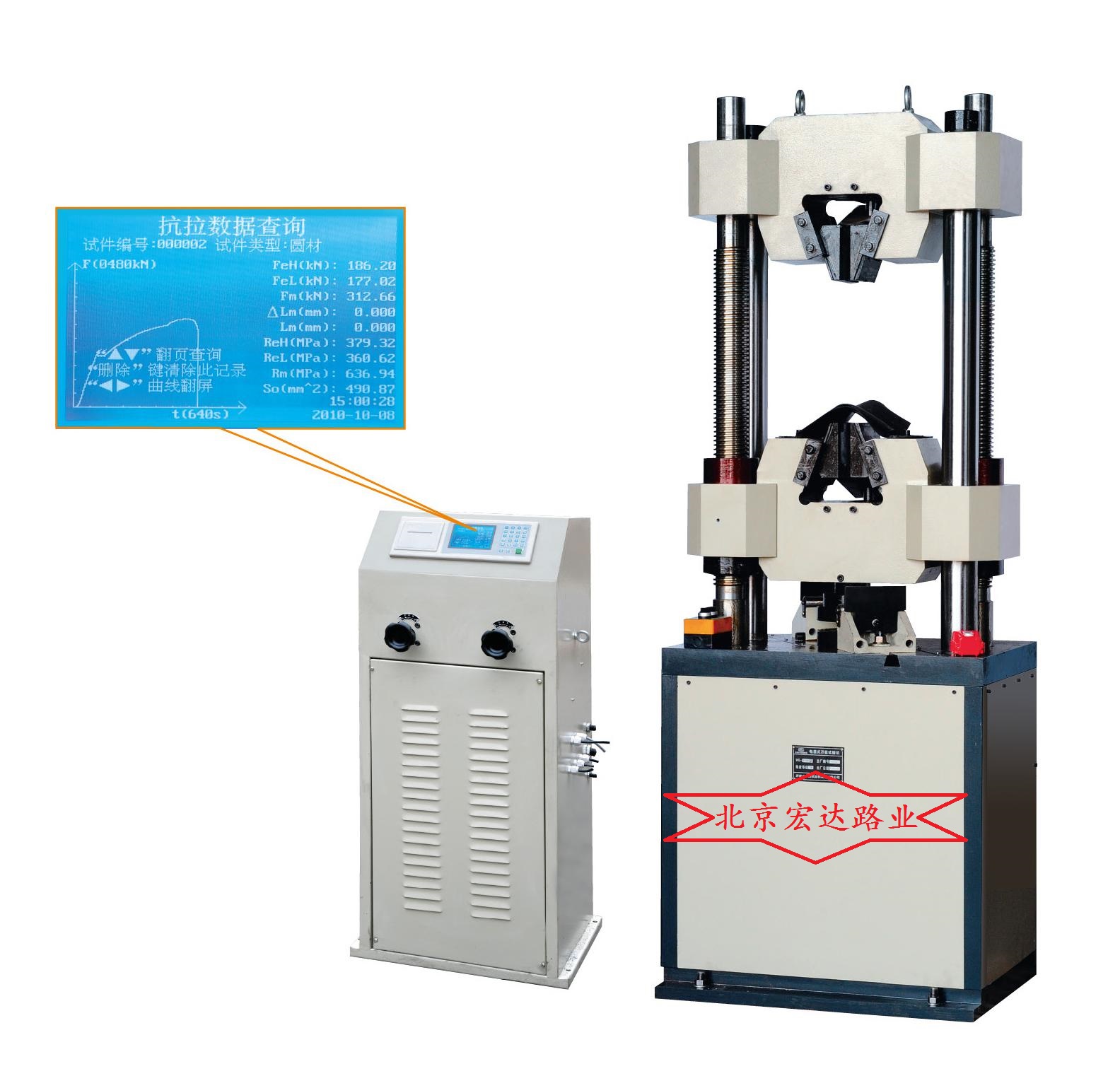

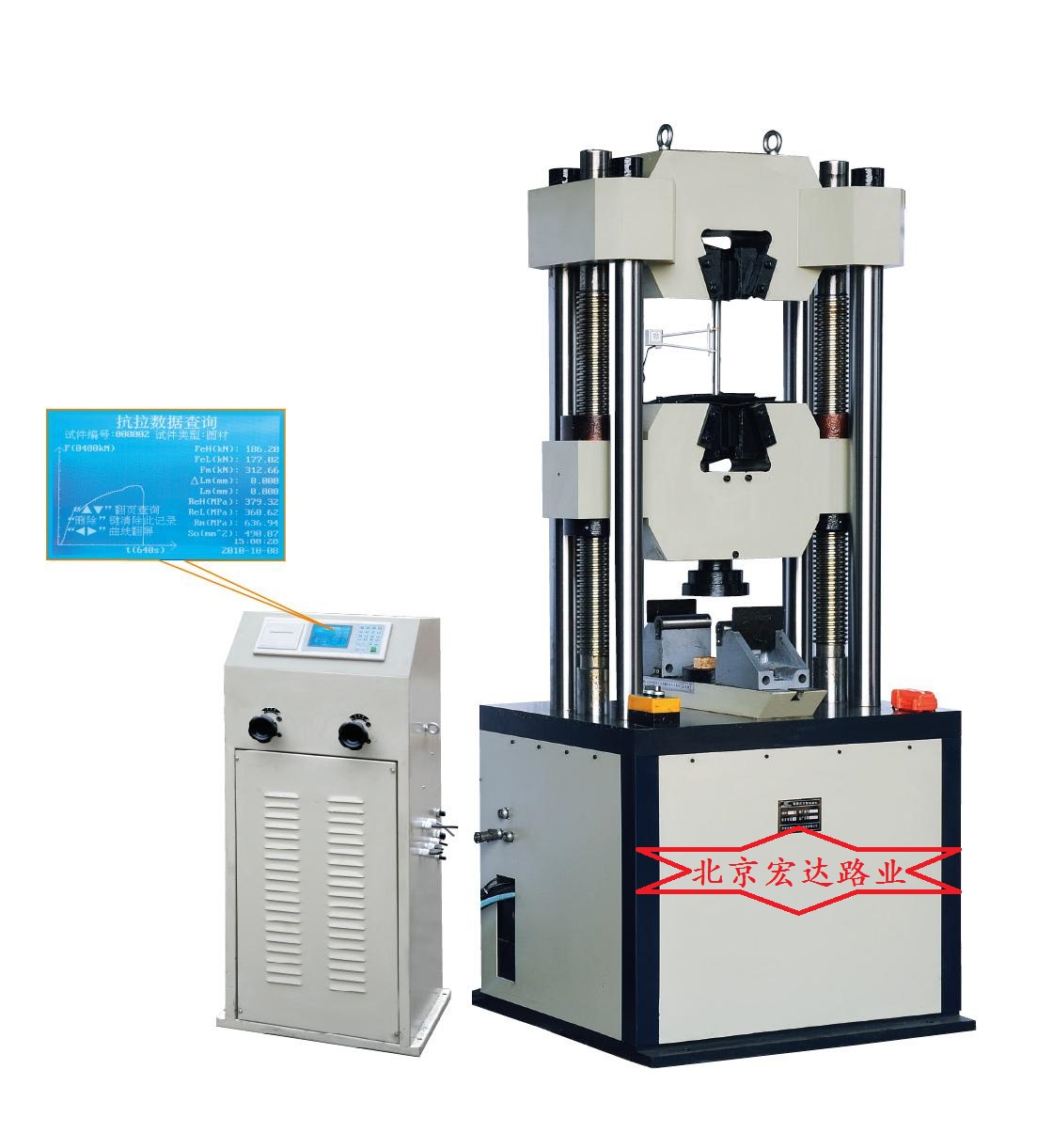

                WE-1000D外觀示意圖                    WE-1000B外觀示意圖

二、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

三、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。

四、 測力系統

l 支持進行拉伸、壓縮、剪切、彎曲等試驗；

l 手動調整送回油閥，操作簡潔靈活；

l 支持試驗參數自定義；

l 電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力；

l 查詢試驗結果靈活方便；

l 配有微型打印機。

五、測力儀表描述

（1）主界面

（2）試驗\查詢

六、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

當活塞升起達到上極限位置時，限位保護，油泵電機停機。

當橫梁下降達到設定位置時，限位保護，減速機停機。

七、出廠標準配置清單

八、 技術情報和資料的保密

1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
