混凝土抗?jié)B儀的應用

混凝土抗?jié)B儀在建筑中被廣泛使用的人工石材，對于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗?jié)B性能 所謂抗?jié)B性能是指構筑物所使用的材料能

抵抗水和或其他液體（輕油、重油）介質在壓力作用下滲透的性能。

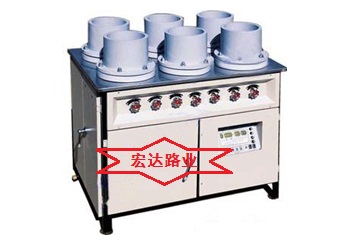

HP-4.0型抗?jié)B儀主要使用于混凝土抗?jié)B性能的試驗和抗?jié)B標號的測定。同時也可利用它做建筑材料透氣性的測定和質量檢查，因此得到了有關生產、施工、設計、教研等部門的廣泛使用。

混凝土抗?jié)B儀-混凝土抗?jié)B試驗視頻

Y一、主要技術參數

1、最大工作壓力：4mpa

2、工作方式：自動恒壓（數顯型：自動恒壓且自動升壓）

3、一次可作試件數：6個

4、試模幾何尺寸（亦稱主模）模腔上口直徑：Φ174.8mm，模腔下口直徑：Φ185mm，高度：153mm

5、柱塞泵參數：流量：0.16L/min

6、電動機：功率：120W 電源：380V-50HZ

7、外形尺寸：950×800×950mm

8、質量：≈220kg

Y二、工作原理及其機構

HP-4.0型混凝土抗?jié)B儀是利用密封容器與其連通連接的管路系統各處的壓強相等原理（水頭疏忽不計），以水泵施壓，并通過智能數控表保持壓力在規定的范圍內來進行試驗的簡易裝置。

HP-4.0型混凝土抗?jié)B儀主要由機架試模、分離器、水泵、蓄水罐和電氣控制部分組成，各部分的結構和作用分述如下：

1、機架試模部分：

機架是采用型鋼焊接而成的，上面鋪上1.5mm厚的鋼板托盤，M10的螺栓將試模座托盤固定在機架上，試模與試模之間通過M12的螺栓相連接，中間的“Ｏ”形橡膠圈起密封作用。試體是用生鐵成形后封裝在試模之中，緊固試模采用專用內六方扳手。

２、分離器部分：

分離器是將閥門和一個回水截門集中安放在儀器前面，主要是控制六個試體的水路的通或截止用，回水截門用以減壓。

3、水泵部分：

水泵是以90瓦電動機為動力源，通過兩極齒輪變速，帶動偏心軸旋轉，然后再通過導柱和連桿而驅使柱塞作往復運動而進行工作的。由于水泵的流量很小，因此可近似地認為供給試體的水壓為靜態。

4、蓄水罐部分：

蓄水罐是貯水的容器，還可起壓力水的減緩沖擊作用，試驗前用漏斗，通過注水咀將水注入貯水罐中，試驗完畢后，將罐內水通過放水咀放盡。

5、電器控制部分

Y三、操作規程

1、將注水的螺帽擰下，同時打開七個截止閥，向蓄水罐灌滿清水，并要求試模底盤內也充滿水，以排除管道系統內的空氣。當“0”號閥放水管出水，可將其它通抽試模的六個閥門關閉，并打緊止水嘴的螺帽。

2、把裝封好試件的試模可靠地裝固在儀器上。

3、調節電接點壓力表，兩限壓指針轉到0.1MPa的位置上，即上限壓為0.125MPa，下限壓為0.075MPa。

4、啟動柱式水泵，首先打開小水閥，關閉0號閥門，直到小水嘴水流成線后再打開1~6號閥門，并將小水閥關閉。

5、試驗時，水壓從0.1MPa開始，以后每隔八小時增加水壓0.1MPa，并隨時注意觀察六個試件上端的情況，工作水壓Pmax<6MPa.

6、當六個試件的端面有3個呈現壓力水滲透出時，即記下此時的水壓，作為試驗的壓力值。

7、試驗結束后，切斷電源，將壓容器管道系統內的水通過排水閥放盡后，再將試模座擦凈，涂油防銹。

8、使用前后應及時登錄設備使用記錄。

Y四、試驗步驟

1、試件成形養護，根據設計所要求的材料配比用成形模（亦稱副模）制作成形，然后按部或國際標準的規范進行養護。

2、在試驗前一天將試體從養護室中取出，將試模加熱到40℃左右并將封閉用的蠟加熱到完全融化，然后將試體圓周在溶液中滾一周（試體兩端面嚴禁有蠟），將沾有蠟的試體用壓力機壓入試模。

3、滲透試驗

（1）灌水：將注水咀的螺帽擰下，同時打開各個截門，把漏斗置于注水咀上，灌水于蓄水罐待其灌滿，并要求試模底盤內也充滿水（作用在于排除管路系統內的空氣）這時可將六個通向試模的截門關上。

（2）安裝試模：把裝封好的試體的試模，可靠地裝固在儀器上。

（3）試驗時：按新規范24小時完畢，例如：工程要求試塊加壓0.8MPa，下限設定為0.6MPa恒壓8小時后下限自動升壓為0.7MPa，再恒壓8小時，下限自動升壓為0.8MPa，8小時后完畢。

（4）當六個試體的端面有2個呈現由壓力水滲透出來時，記下此時的水壓作為試驗的壓力值。

Y五、故障排除

1、截門閥門故障

原因排除方法：密封面泄漏、有雜物、已磨損沖刷或卸開清洗、重新研磨或更換填料處泄漏填料、未壓緊填料使用時間久而失效擰緊壓蓋螺母更換新填料

泵體部分故障

原因排除方法：填料處滲漏、填料款壓緊、填料使用時間久而失效、擰緊壓蓋螺母、更換新填料（即油浸石棉線）

泵吸不上水

進水咀左邊的鋼球堵死、出水咀的鋼球有雜物、開機后敲打兩次左邊進出、水咀即可、將水泵的出水咀上的M￠8、螺絲擰下將鋼球擦干凈即可

Y五、維護保養

1、減速箱內應注入一定量的黃油，并根據情況進行更換。

2、水泵的活塞及兩導柱，8小時加注機油潤滑一次，每次3~4滴即可。

3、每次試驗完畢后，應將蓄水罐管路和泵體中的水放盡，試模部分擦凈，并涂以防銹油脂，各裸露面均應擦凈，然后加蓋外罩。

Y六、包裝與運輸

運輸前應用木箱（內壁有油氈）包裝，并用螺栓將儀器與箱底固定好，然后罩上塑料罩，運輸過程中箱體傾角不大于25℃，并避免撞擊和劇烈震動。
